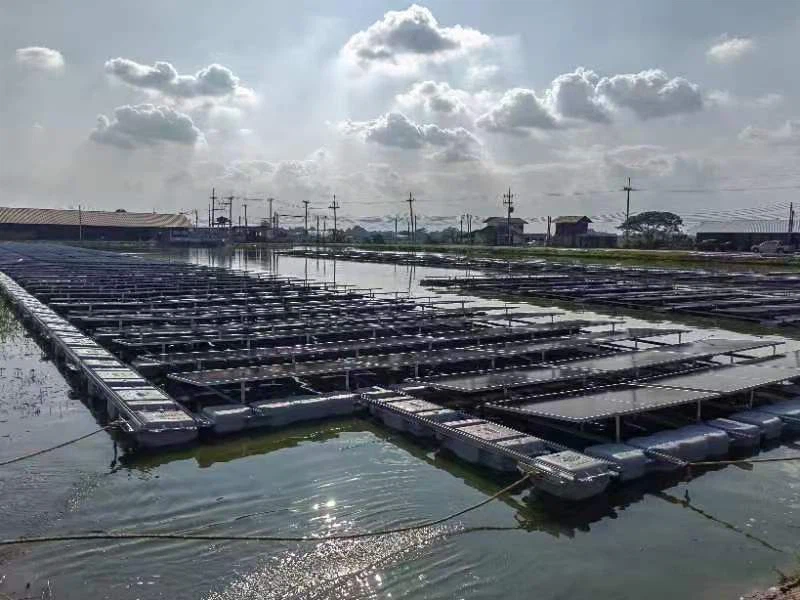

Le système PV solaire flottant contient une structure de montage solaire, des panneaux solaires, des onduleurs solaires, des câbles, des systèmes d'ancrage, etc.,. Structurellement stable, a un petit volume et est facile à transporter.
Schéma d'équipement principal du système
|
Article no. |
Nom de pièce |
image |
Article no. |
Nom de pièce |
image |
|
1 |
Flotteur |
|
7 |
Jambe de support arrière |
|
|
2 |
Flotteur d'équipement |
|
8 |
Pince de panneau solaire |
|
|
3 |
Connexion Float |
|
9 |
Boulons et écrous |
|
|
4 |
Bielle |
|
10 |
Ferme d'ancrage nord-sud |
|
|
5 |
Pièce de connexion |
|
11 |
Ferme d'ancrage est-ouest |
|
|
6 |
Jambe de support avant |
|
Spécification du produit
|
Nom de produit |
longueur |
largeur |
Code produit |
image |
|
Flotteur |
2570 mm |
450 mm |
Fn-ff-zdft-p -0202 |
|
|
Flotteur d'équipement |
1200 mm |
605 mm |
Fn-ff-zdft-p -0202 |
|
|
Connexion Float |
840 mm |
670 mm |
Fn-ff-sbft-p -0202 |
|
Diagramme du système
Le système solaire flottant se compose généralement d'un flotteur de passerelle, d'un flotteur d'équipement, d'un flotteur de connexion, de support, d'un bloc de pression, ainsi que de la corde d'ancrage, du bloc d'ancrage et du pile d'ancrage. Notre conception d'ancrage sera fabriquée conformément au terrain réel du projet et de l'état de la zone de l'eau, et sera conçu de manière pratique. Généralement, les pièces près du rivage adoptent des tas d'ancrage pour l'ancrage, tandis que d'autres parties adoptent des ancres de naufrage. Les blocs d'ancrage sont en blocs de béton. Le poids de chaque bloc d'ancrage est généralement de 1 tonne ou 2 tonnes. De plus, le réglage des points d'ancrage doit être conçu en fonction du poids du réseau de panneaux photovoltaïques.
Conception et construction du système d'ancrage
La conception de l'ancrage est spécifique au projet et varie pour chaque projet car les conditions hydrogéologiques et climatiques spécifiques de chaque projet sont différentes. Nos concepteurs d'ingénieurs doivent mener la conception en fonction des conditions réelles du site spécifique du projet. Les méthodes d'ancrage sont divisées en ancres de naufrage et empiler les ancres.
Pourquoi choisir un système d'énergie solaire flottante?
En raison du refroidissement par évaporation de l'eau, le module solaire peut générer plus de 5% de production d'électricité.
Le coût EPC égalise le projet solaire au sol.
Efficacité de la construction: le projet solaire flottant La construction est plus pratique.
Fonctionnement et entretien: nettoyage plus facile du module solaire et maintenance du projet.
Influence écologique: le projet solaire flottant peut aider à réduire l'évaporation de l'eau.
Utilisation de la surface de l'eau: 1 MW Les projets solaires flottants utiliseront la surface de 7500 mètres carrés
Exigence du site: profondeur d'eau supérieure ou égale à 0. 5m, vitesse de vent inférieure ou égale à 200 km / h.
Performance de la protection de l'environnement: les flotteurs sont faits de HDPE de qualité alimentaire respectueux de l'environnement.
